Beschreibung
Wo ein 500 m³ Behälter in einer Anlage passt
Ein 500.000 L Gefäß ist üblicherweise die anlagenweite Pufferkapazität: Feuerreserve, RO-Permeat, Rücklauf von Kühlwasser oder CIP-Versorgung für eine große Brauerei oder Getränkelinie. Es ist selten ein Lagerartikel. Düsenpositionen, Leiternorientierung und Isolierung werden durch Ihre Rohrleitungsführung bestimmt, nicht durch eine Katalogseite.
Fertigungsdetails, die die Lebensdauer bestimmen
Die Behälterwände werden aus 6–8 mm SUS304-Platten mit Längsnahtschweißungen gewalzt, verschlossen durch gewölbte oder konische Enden je nach Entwässerungs- und Druckanforderungen. Vertikale Behälter über ca. 4 m Durchmesser werden werkseitig in Abschnitten gefertigt und vor Ort verschweißt; horizontale Einheiten werden bis ca. 3,5 m Durchmesser als Ganzes geliefert. Innere Schweißnähte werden glatt geschliffen, dann gebeizt und passiviert – ein Schritt, der für Trink- und Prozesswasser wichtig ist und bei niedrigen Angeboten oft entfällt. Wo das Speisewasser erhöhte Chloridwerte aufweist oder die CIP-Chemie aggressiv ist, lohnt sich der Aufpreis für 316L.
Eine Isolierung von 50–100 mm Steinwolle oder PU unter einer Edelstahl- oder verzinkten Ummantelung hält die Temperatur und verhindert Kondensation bei gekühltem Betrieb. Standardanschlüsse umfassen Einlass, Auslass, Überlauf, gesiebte Entlüftung, Füllstandssensor, Probenentnahme und eine seitliche oder obere Mannlochöffnung mit Auslegerarm für Inspektionszugang.
Typische Spezifikationen
| Kapazität | 500 m³ (500.000 L) |
| Material | SUS304, SUS316L optional |
| Manteldicke | 6–8 mm, je nach Auslegungsdruck |
| Oberflächenfinish | Gebeizt und passiviert; 2B- oder Spiegelpolitur auf Anfrage |
| Auslegungsdruck | Atmosphärisch bis 0,3 MPa, mit Entlüftungs- oder Überdruckventil |
| Isolierung | 50–100 mm, optionale Verkleidung |
| Optionen | Kühlspirale, Rührwerk, Leiter, Plattform, CIP-Sprühkugel |
Fragen, die wir von Projektingenieuren erhalten
Kann es nach ASME- oder EN-Normen gebaut werden? Ja, mit Drittprüfungs- und Materialzertifikaten, die in jeder Phase ausgestellt werden.
Wie wird es gereinigt? Feste Sprühkugeln oder ein rotierender CIP-Kopf an einer speziellen Düse; Zugang für manuelles Einsteigen durch die Mannlochöffnung.
Welches Fundament wird benötigt? Ein ebener, bewehrter Betonring oder eine Platte, dimensioniert nach dem belasteten Gewicht — ungefähr 520 t bei voller Befüllung, vor Isolierung und Armaturen.
Was beeinflusst die Lieferzeit? Plattenstärke, Polieren und ob Isolations- und Kühlspulen enthalten sind.
Bestätigen Sie vor der Angebotsanfrage die Flüssigkeit und deren Temperaturbereich, Chloridgehalt, Umgebungsbedingungen vor Ort, verfügbare Transportwege und Kranleistung sowie die Anschlussliste aus Ihrem P&ID. Diese fünf Punkte bestimmen die Plattenstärke, Edelstahlqualität und Versandaufteilung. Teilen Sie uns Ihr gespeichertes Medium, Volumen, Anschlussplan und Zugangsbeschränkungen vor Ort mit – wir können die Tankkonfiguration, Isolierung und Liefermethode empfehlen, die zu Ihrer Anlage passen.
Verwandte Produkte

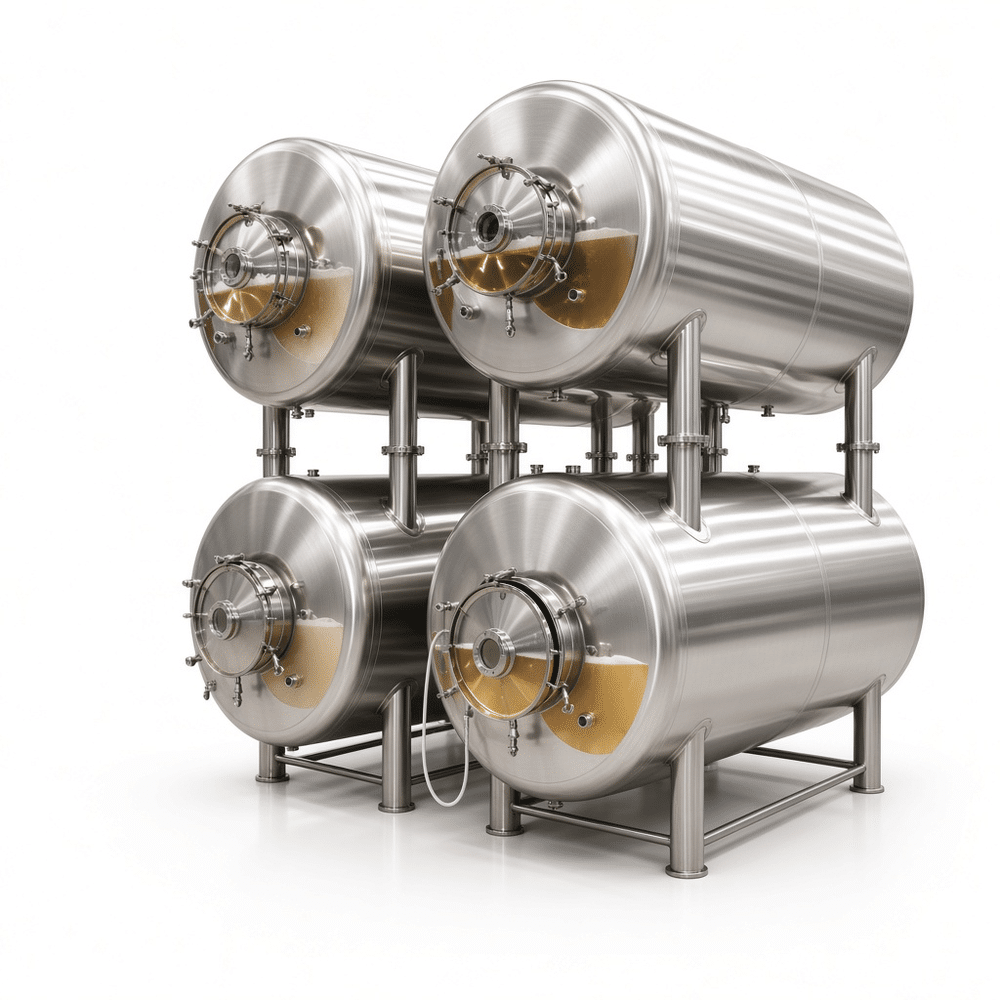

Horizontaler Bright Beer Tank BBT 1000L bis 5000L Lager- und Ausschanktank
Horizontale Bright Beer Tanks von 1000L bis 5000L für Karbonisierung, Kaltlagerung und Ausschank. Hergestellt aus SUS304 oder 316L mit genoppten Glykolmänteln, 0,2 MPa Betriebsdruck, CIP-Sprühkugel und Karbonisierungsstein. Wir passen Mantelfläche, Anschlussanordnung und Auslassgröße an Ihre Verpackungslinie oder Zapfraum-Einrichtung an.
1500L Jacketed BBT | Karbonisierung, CIP, Kombucha & Cider
Ein 1500L isolierter Klarbierbehälter zur Reifung, Karbonisierung und Kaltstabilisierung, gefertigt aus 304 oder 316L Edelstahl mit gewellten Glykolmänteln und CIP-Sprühkugel. Geeignet für Brauereien, Cider-Hersteller und Kombucha-Produzenten mit Chargengrößen von 1200–1500L. Enthält Spezifikationen, Fertigungsdetails und praktische Auswahlhilfen.

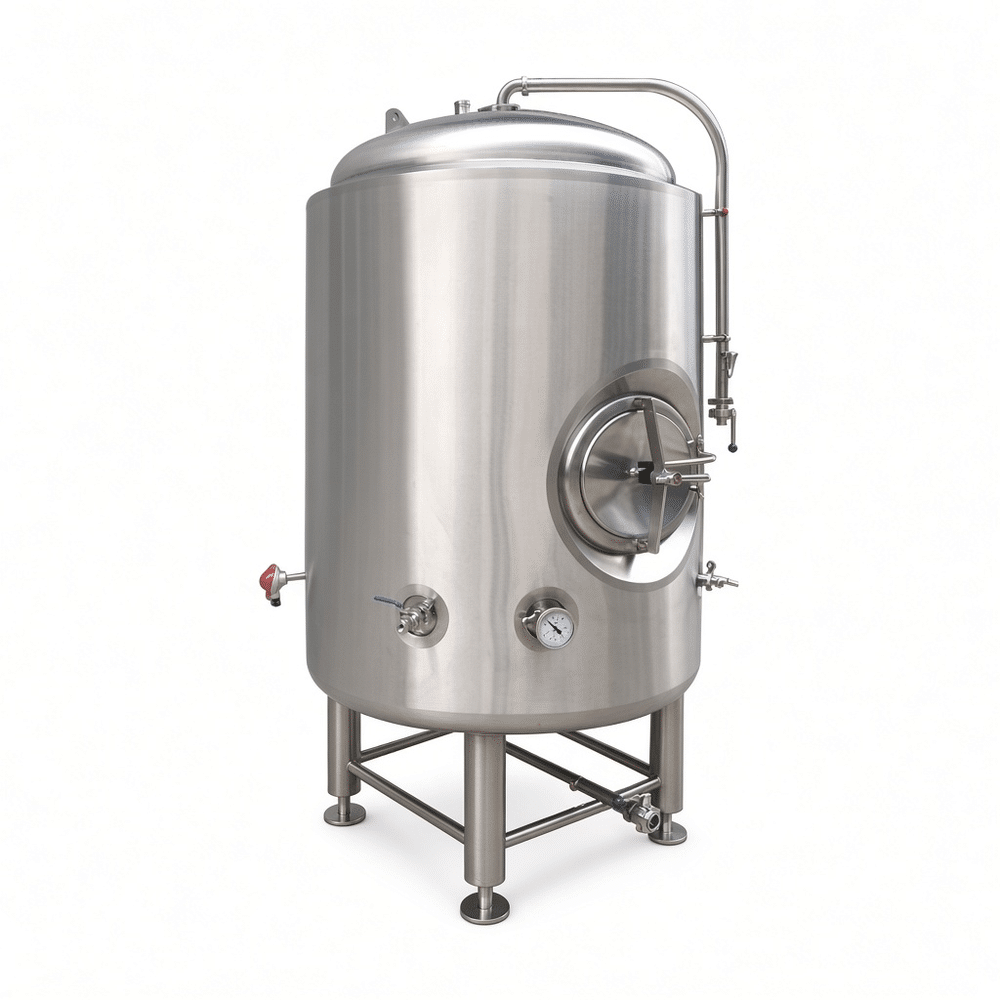

10BBL 15BBL 20BBL isolierter 304 Klarbierbehälter mit Glykolmantel
Diese vertikalen Klarbierbehälter sind in den Größen 10, 15 und 20 BBL erhältlich, mit 304 Edelstahl-Kontaktflächen und gewellten Glykolmänteln. Isoliert und druckfest unterstützen sie Karbonisierung, Klärung und Abfüllung. Jeder Behälter wird mit CIP-Sprühkugel, Entnahmearm, Probenventil und optionalem Karbonisierungsstein gefertigt. Teilen Sie uns Ihre Chargengröße und Kühlerdetails für ein konfiguriertes Angebot mit.

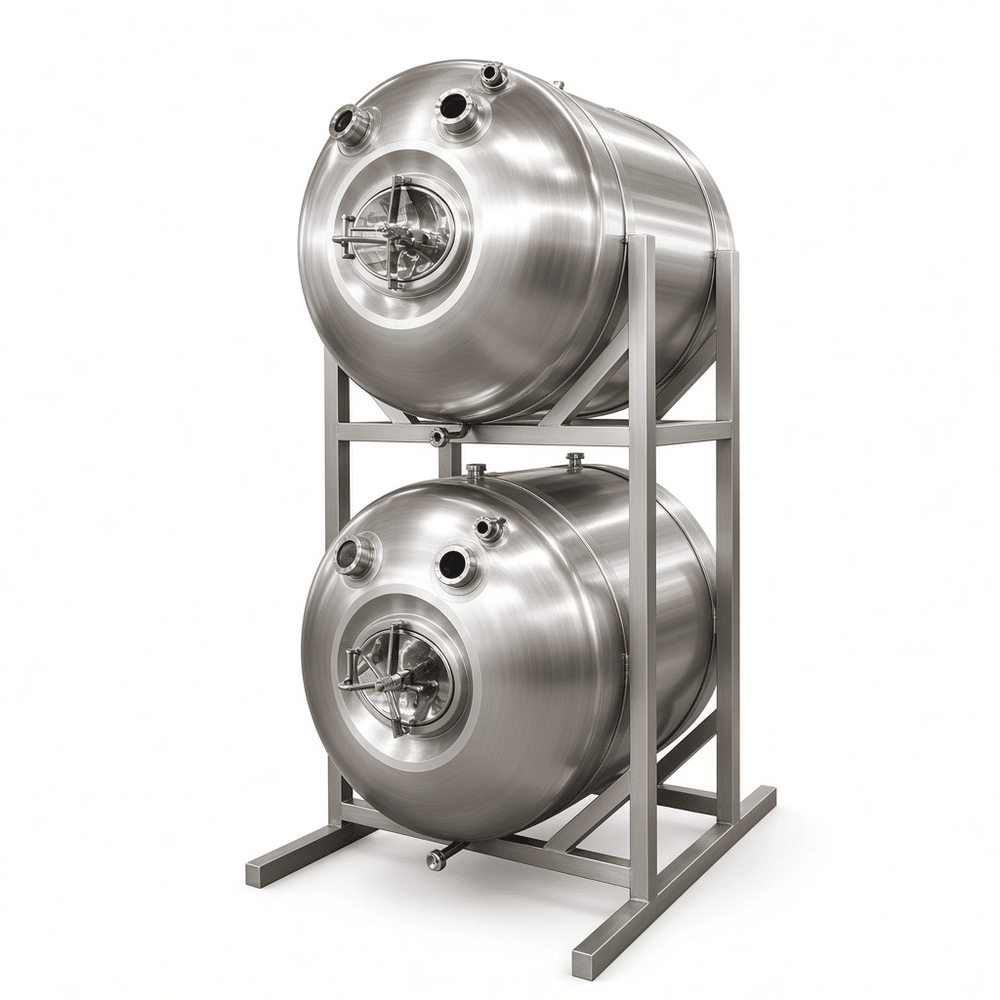

100L bis 50000L isolierter horizontaler Bierlagerbehälter Druckbehälter
