Description

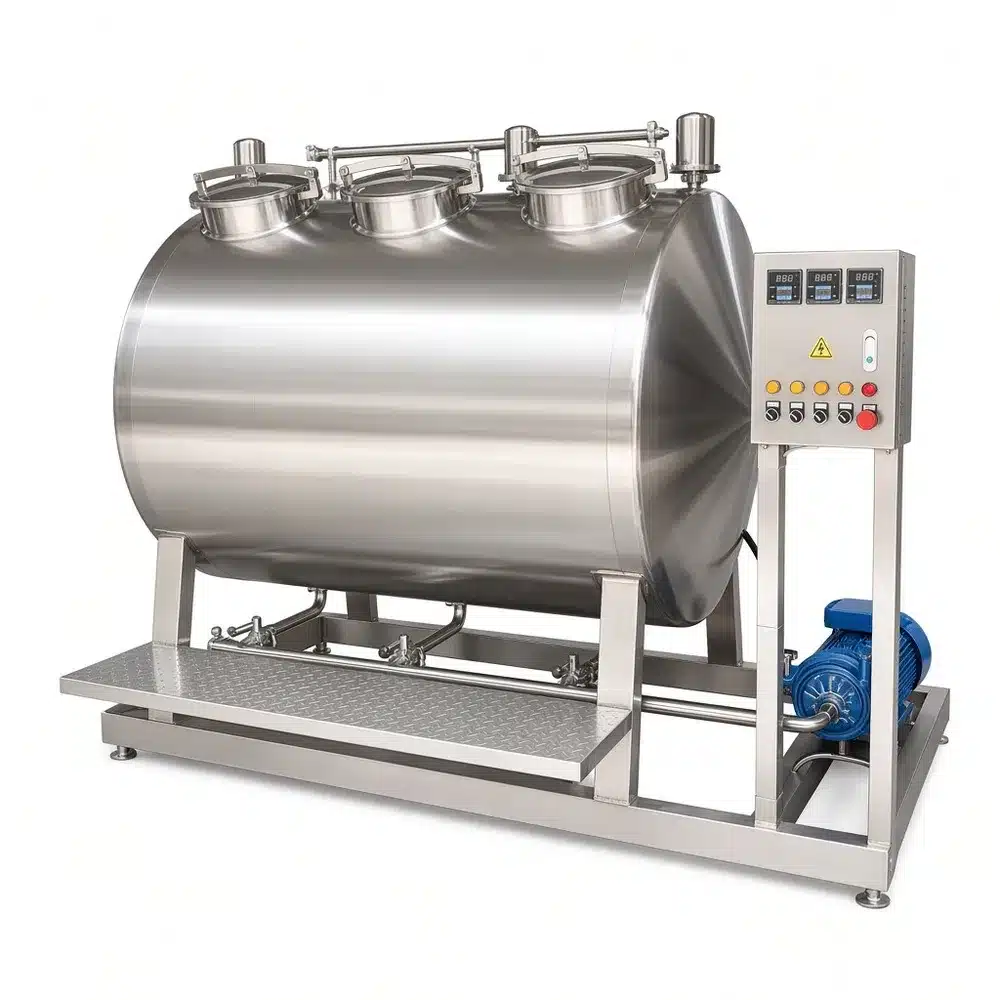

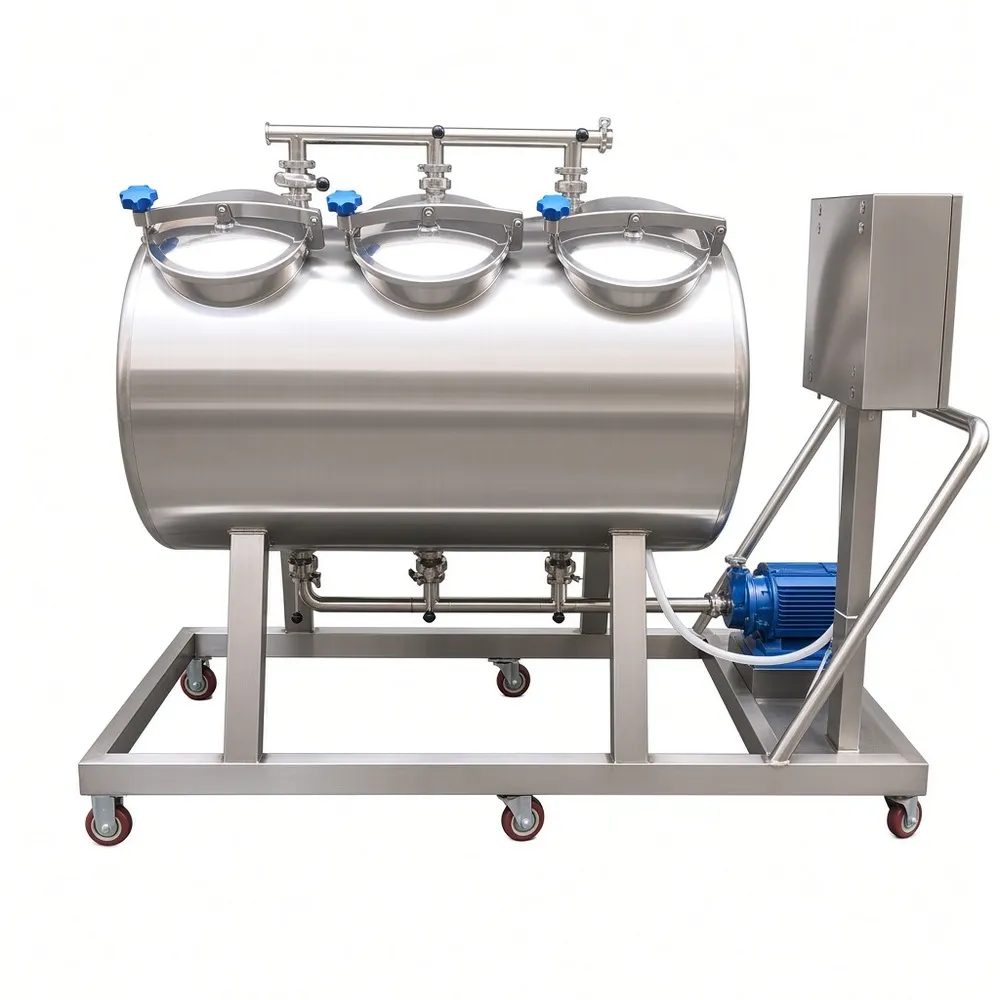

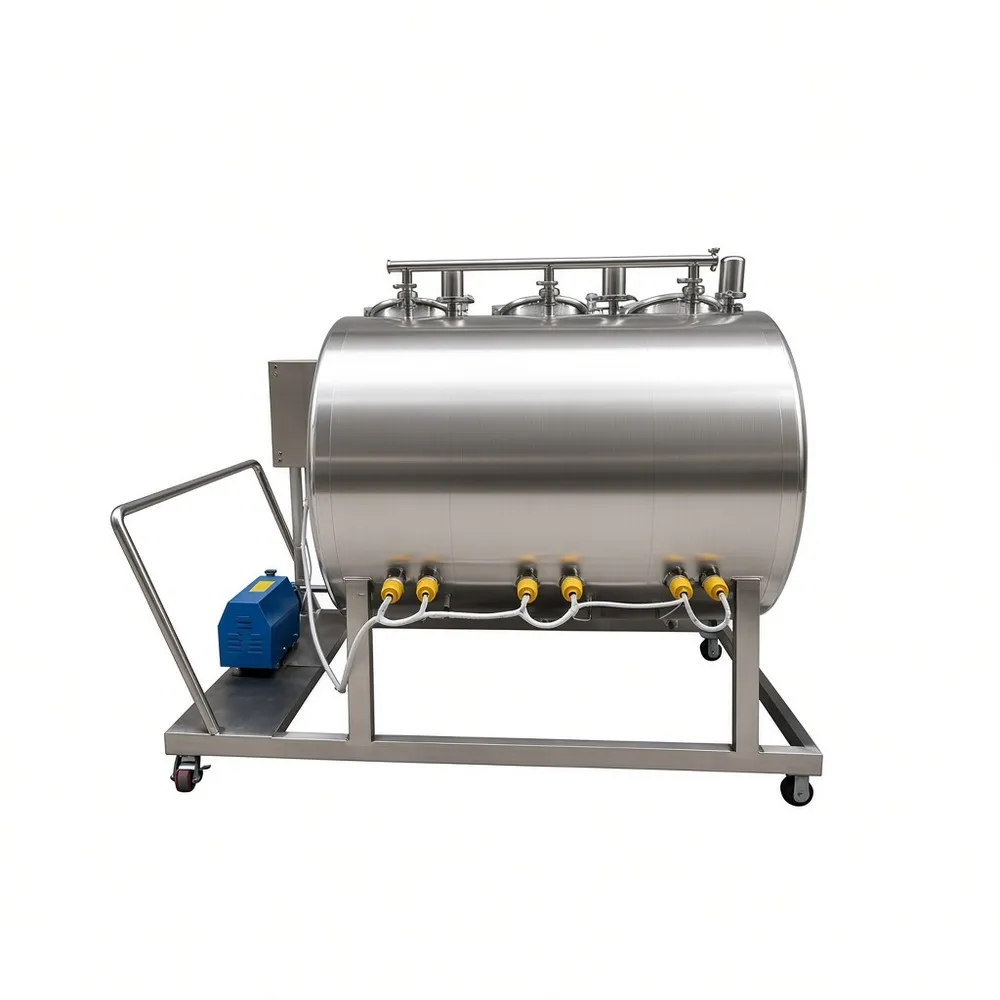

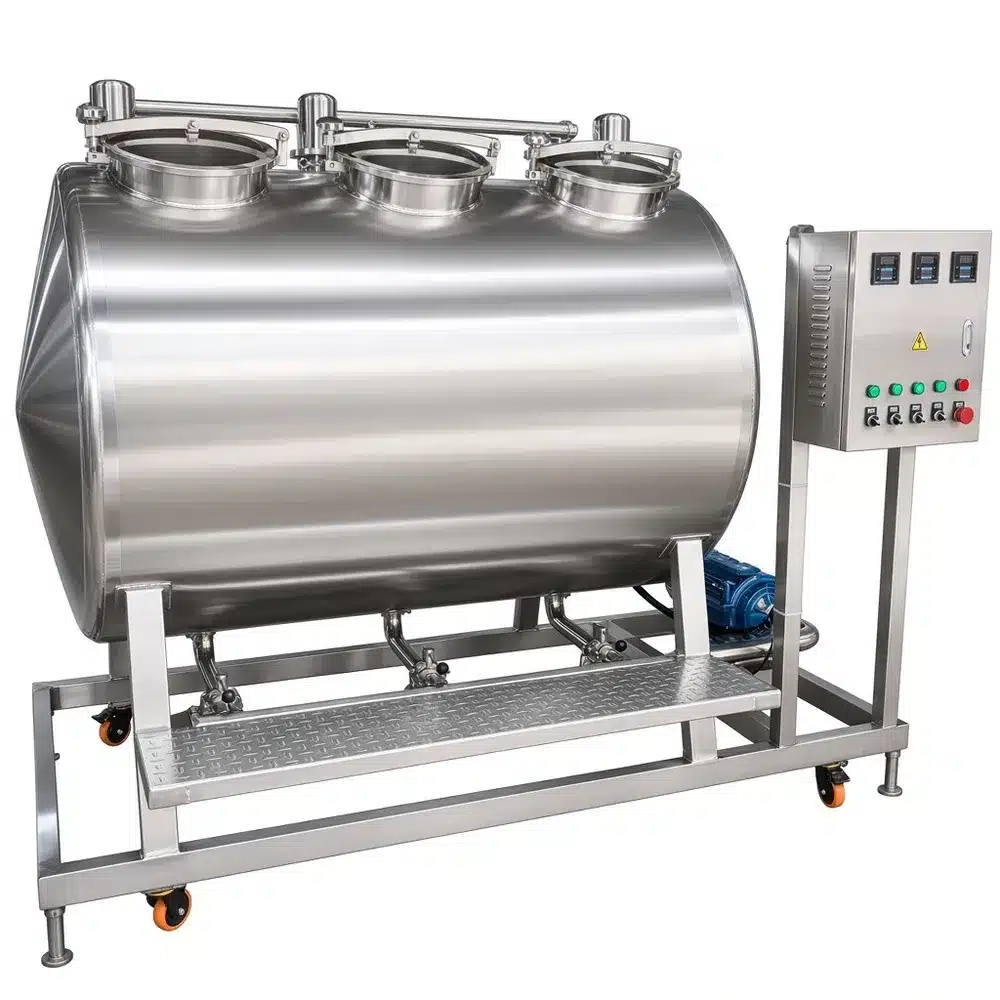

Véhicule mobile de nettoyage CIP en acier inoxydable de 100L
Une unité CIP mobile de 100L est généralement spécifiée lorsqu'une usine a besoin d'un skid de nettoyage flexible pouvant être déplacé entre les lignes de production sans tuyauterie rigide pour chaque circuit. Le volume de travail de 100L est une taille pratique pour les pipelines, réservoirs et têtes de remplissage de petite à moyenne taille, mais ce n'est pas une solution universelle : la capacité de nettoyage doit correspondre à la charge de saleté, au volume du circuit et à la disponibilité de l'eau de rinçage.
Ce que fait le système
Les systèmes CIP font circuler le détergent, l'eau de rinçage et parfois le désinfectant à travers les réservoirs, tuyaux, vannes et équipements de process selon un cycle chronométré. La séquence de base est le pré-rinçage, lavage alcalin, rinçage intermédiaire, lavage acide (si nécessaire), rinçage final et vidange. La température, le débit et le temps de contact effectuent la majeure partie du nettoyage ; la concentration chimique est secondaire par rapport au maintien d'un écoulement turbulent sur les surfaces mouillées.
Dimensionnement et configuration
Lors du dimensionnement d'un véhicule de 100L, les ingénieurs examinent le plus grand volume de circuit unique et le volume total de tous les circuits nettoyés en un seul lot. Un réservoir de 100L peut être adéquat pour une boucle de pipeline de 200 à 300L si la pompe peut fournir un débit suffisant pour la turbulence, mais les récipients fortement encrassés ou les longues courses peuvent nécessiter un réservoir plus grand ou une configuration multi-réservoirs. Nous demandons généralement le diamètre des tuyaux, la longueur totale de la ligne, le nombre de vannes et le type de saleté — protéine, graisse, sucre ou tartre minéral — avant de recommander une configuration.
Le véhicule peut être construit en unité à réservoir unique avec chauffage électrique ou à vapeur, ou en système à deux ou trois réservoirs avec des réservoirs dédiés pour alcalin, acide et rinçage. Les ensembles de pompes sont sélectionnés en fonction du débit et de la pression : pompes centrifuges pour un débit élevé à basse pression, ou pompes à déplacement positif lorsque la pression plus élevée est nécessaire. L'instrumentation peut être aussi simple que des manomètres analogiques et des vannes manuelles, ou aussi complète que le contrôle PLC avec transmetteurs de température, débit, pression et niveau ainsi que la journalisation des données. La construction en acier inoxydable est standard ; le 304 couvre la plupart des nettoyages alimentaires et de boissons, tandis que le 316L est spécifié pour les produits chimiques agressifs ou les applications pharmaceutiques.
Spécifications techniques
| Paramètre | Gamme typique / options |
|---|---|
| Capacité du réservoir de nettoyage | 100 L nominal (le volume de travail dépend de la configuration) |
| Nombre de réservoirs | 1 à 4 (simple, double, triple ou multi-réservoir) |
| Qualité acier inoxydable | 304 ou 316L |
| Méthode de chauffage | Électrique ou vapeur |
| Débit et pression de la pompe | Dimensionné selon le volume du circuit et la charge de saleté |
| Température de fonctionnement | Jusqu'à 80°C typique (spécifique à l'application) |
| Système de contrôle | Manuel, semi-automatique ou automate programmable (PLC) |
| Circuits de nettoyage | Simple ou multiple, avec connexions d'alimentation et de retour |
| Alimentation électrique | 220/380/480 V, personnalisé selon le site |
| Dimensions | Châssis mobile, encombrement compact |
| Options personnalisées | Capacité du réservoir, boucles de nettoyage, automatisation, disposition sur skid |
Applications
Ces véhicules sont utilisés dans la transformation laitière, la production de boissons, les brasseries, les distilleries, la fabrication de sauces, la transformation des aliments liquides, les cosmétiques et la production pharmaceutique. Les exigences varient selon le type de sol, la compatibilité chimique et la fréquence de nettoyage — aucune configuration unique ne convient à toutes les usines.
Questions fréquentes
Comment choisir entre un réservoir unique et plusieurs réservoirs ? Les unités à réservoir unique conviennent aux cycles simples de rinçage et de lavage avec des produits chimiques compatibles. Les systèmes multi-réservoirs réduisent le temps de changement et le risque de contamination croisée lorsque des lavages alcalins et acides sont nécessaires.
L'unité peut-elle nettoyer plusieurs circuits ? Oui, avec une vanne appropriée et une pompe de retour. La pompe doit gérer le circuit le plus long et la chute de pression la plus élevée.
Quelles informations sont nécessaires pour un devis ? Industrie, produit traité, détails des réservoirs et tuyauteries, capacité de nettoyage requise, source de chaleur, niveau d'automatisation, qualité de l'acier inoxydable et emplacement d'installation.
Étape suivante
Indiquez-nous votre secteur d'activité et produit, les détails des réservoirs et tuyaux, la capacité de nettoyage requise, la source de chaleur, le niveau d'automatisation souhaité, la qualité de l'acier inoxydable et les exigences d'installation. Nous recommanderons une configuration, fournirons une consultation technique et préparerons un devis personnalisé. La fabrication directe en usine et le support technique sont inclus.
