Beschreibung
Warum die Stellfläche den Tank bestimmt

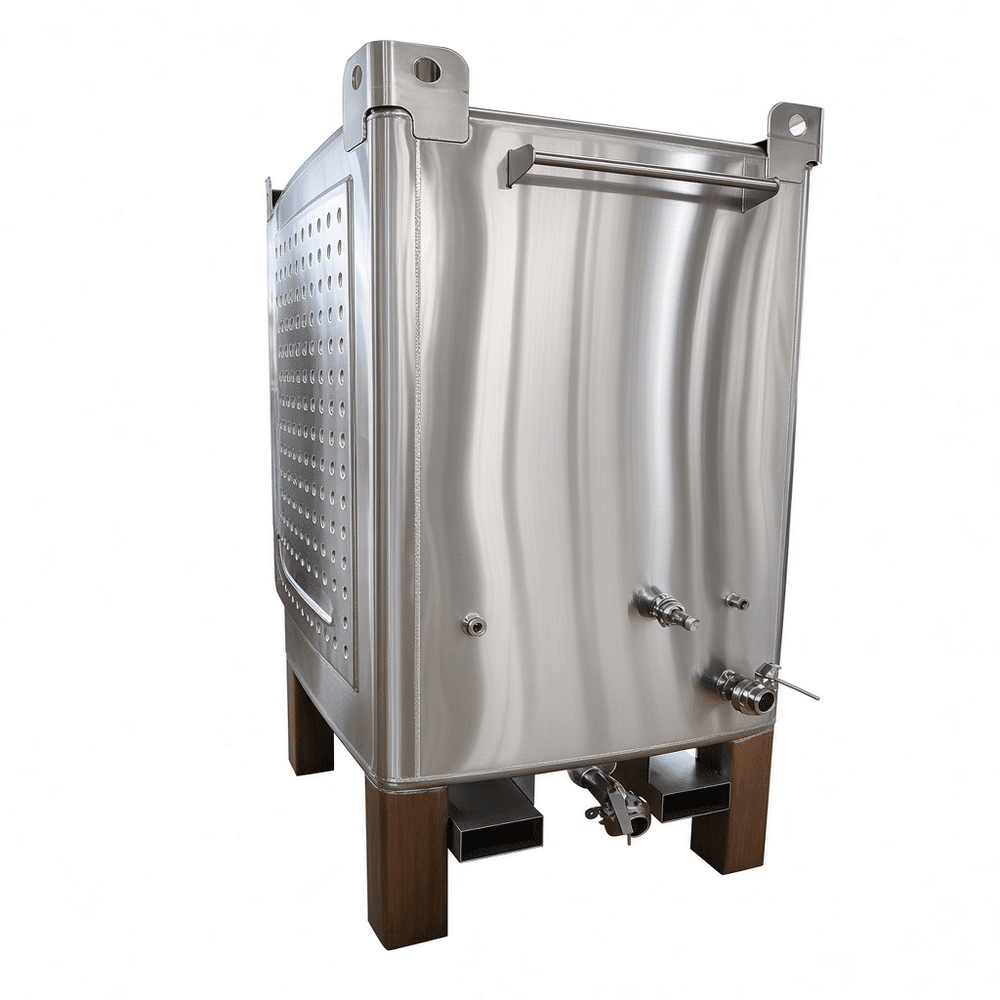

Weingüter kommen selten zu uns, weil ihnen das Volumen fehlt. Sie kommen, weil ihnen der Gangraum fehlt. Ein rechteckiger Tank mit Dimple-Plate-Jacken an den Seitenwänden ermöglicht es, Einheiten in einer engen Reihe aufzustellen oder sie an eine Wand zu schieben und dennoch jeden Anschluss zu erreichen. Bei 20000L nimmt ein quadratischer Tank typischerweise 15–20 % der Bodenfläche im Vergleich zu einem runden Tank mit gleichem Arbeitsvolumen ein.
Die rechteckige Geometrie verändert auch das Verhalten des Tanks. Ecken versteifen die Hülle, sodass die Plattenstärke moderat bleiben kann, aber Ecken halten die Wärme anders als flache Flächen. Wir verwenden Dimple-Plate über die gesamte Seitenfläche statt nur im unteren Drittel und teilen die Jacke in Zonen auf, sodass die Mosttemperatur während der aktiven Gärung innerhalb von 1–2 °C bleibt.
Material und Fertigung
Wein ist sauer und steht wochenlang in Kontakt. Produktberührte Hüllen werden aus 304 gefertigt oder aus 316L, wenn der Kunde hochsauren Most oder aggressives Kühlwasser verwendet. Innenliegende Schweißnähte sind plan geschliffen und passiviert; die Standardoberfläche ist 2B-Blech mit gebeizten Schweißzonen. Die Dimple-Plate ist ein 1,5–2 mm starkes Blech, punktgeschweißt an der Außenwand, mit 6 bar Druck geprüft und bei 2–3 bar Glykol-Druck betrieben.
Jeder Tank wird mit einem Druck-/Vakuum-Entlastungsventil geliefert, das für das größte Füll- oder Umwälzereignis dimensioniert ist, einer CIP-Sprühkugel an einem eigenen Anschluss, Probennahmeventil, Abfüllarm und oberer Mannlochöffnung. Anschlüsse werden nach Ihrer Zeichnung geschweißt – das Layout, das für Umwälzung geeignet ist, passt nicht zu einer Mostleitung oder einer Unterstoßroutine.
Typische Spezifikationen
| Kapazität | 5000L – 50000L, einzeln oder in Reihe |
|---|---|
| Kontaktmaterial | SUS304 / SUS316L |
| Kühlung | Dimple-Plate-Seitenjacke, 2–4 Zonen |
| Manteldruck | 2–3 bar Betrieb, 6 bar geprüft |
| Isolierung | 50–100 mm PU, Edelstahlverkleidung |
| Innenausführung | 2B, Schweißnähte geschliffen und passiviert |
| Standardanschlüsse | Mannloch, CIP, Probe, Abfüllen, Entlastung |
Was Käufer vor der Bestellung fragen
Wie wähle ich zwischen 5000L und 50000L? Beginnen Sie mit Ihrer größten Einzelchargenmenge, nicht mit der jährlichen Gesamtmenge. Überdimensionierte Tanks hinterlassen einen Kopfraum, der schwer gleichmäßig zu kühlen ist.
Brauche ich einen geneigten oder konischen Boden? Flach geneigte Böden eignen sich für Rotweine mit Pump-over und einfachem Abfüllen. Konische Böden helfen bei der Trennung von Hefen und dem Entleeren, allerdings zu höheren Kosten und größerer Höhe.
Kann der Tank Druck aushalten? Quadratische Tanks sind für atmosphärische oder Niederdruckgärung gebaut. Wenn Sie Sparging oder Karbonisierung planen, informieren Sie uns bitte bereits in der Entwurfsphase.
Senden Sie Ihre Chargengröße, Weintyp, Tankanzahl und verfügbaren Grundriss. Wir dimensionieren Volumen, Kühlfläche und Anschlusslayout entsprechend.
